放熱用シリコーンの選定方法|種類やメリットを解説!

放熱用シリコーンの選定方法|種類やメリットを解説!


放熱用シリコーンの選定方法

優れた放熱材料とは?

発熱体は、平面に見えても微細な凹凸が存在します。
しかし、シリコーン製の放熱材料を使用することで、発熱部位と冷却システムの接合界面に存在する断熱層(空気)を埋め、効率的な熱伝導が可能になります。これにより、長期に渡り機器の信頼性が向上します。

電子基板

また、世の中には製品単体での熱伝導性の高い製品はありますが、基板等に実装した場合、熱抵抗を低減できず、カタログ上の熱伝導率を発揮できていないものがあります。発熱・冷却を繰り返すことにより、当初は性能を発揮できていても、長期間の使用で初期形状を保持できないものは、放熱材料としては不適であるとも言えます。

優れた放熱材料とは、耐熱性、耐寒性、耐候性などにおいて十分な信頼性を持ち、使用者の求める必要最低限の特性を満たし熱伝導性が良く、熱抵抗の小さな材料のことです。発熱体から出た熱を上手に逃がすことで、機器の長期信頼性に寄与し、熱暴走や性能ダウンを最小限に抑えてあげることが重要です。

放熱用シリコーンとは?

デバイスが高性能になり、消費電力の高まりとともに発熱量が増大しており、機器の性能を維持するうえで発熱体から熱を効率よく逃がすことが重要な技術として注目されています。放熱用シリコーンは、熱伝導性物質を高度に充填した複合材料で、発熱体と冷却部材の間に密着することで優れた熱伝導性を発揮します。

放熱用シリコーンは、求められる性能や用途に合わせて最適な放熱ソリューションを提供できるよう多彩な製品をラインアップしています。

各種電子機器のトレンドは小型で軽量化。それに伴い発熱量は増加する中、用途に応じ、最適な放熱材料を選択する必要があります。以下、使用目的に応じた放熱用シリコーンの種類や特徴をご説明します。

放熱用シリコーンの種類と特徴

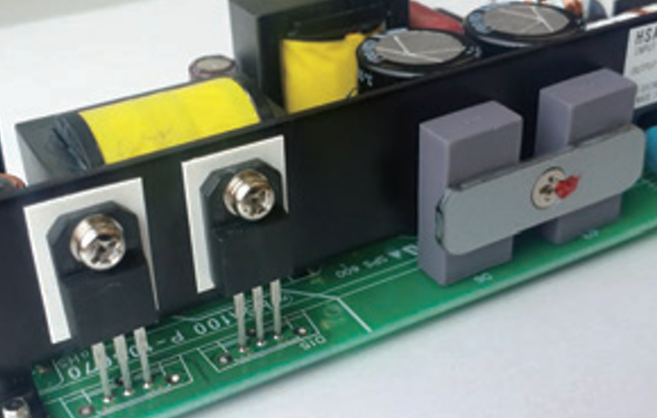

① 絶縁放熱シリコーンゴムシート

  • シートを挟むだけで、簡単に絶縁性を確保できる
  • 作業性・安全性・電気絶縁性に優れる
  • シート・チューブ・キャップ形状の製品もある
  • 各種トランジスタの形状に合わせたラインナップ
  • 実装する基板サイズにカットして納入可能

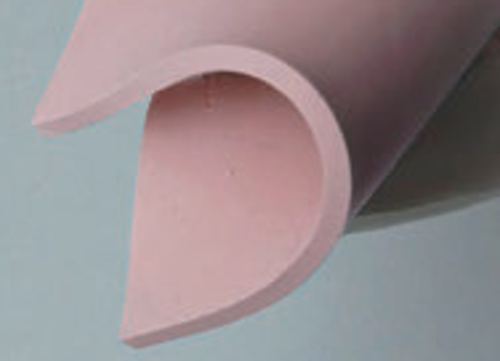

シート状の放熱用シリコーン
シート状
TCキャップタイプの放熱用シリコーン
TCキャップタイプ
様々なトランジスタ形状対応の放熱用シリコーン
様々なトランジスタ形状に対応

② 低硬度放熱シリコーンゴムパッド

  • 凹凸のある発熱素子の放熱ができる
  • 基板全体に一括で貼り付けることが可能
  • 外部冷却用ヒートシンクへの距離や隙間埋めが可能
  • ゴム弾性があり、応力の緩和・振動吸収にも使用可能
  • 密着性があり押しつぶして使用すると、熱抵抗を低減
  • 実装時の仮固定に使用できる粘着性
  • リワーク性に優れる
  • 実装する基板サイズにカットして納入可能

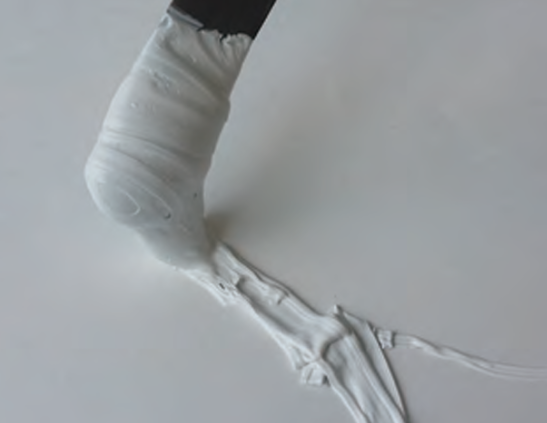

低硬度放熱シリコーンゴムパッドの密着性
やわらかく良く密着します

③ 放熱グリース(オイルコンパウンド)

  • 薄膜塗布が可能
  • 微細な凹凸にも使用可能
  • 耐ポンプアウト性能・耐ズレ性能を有する製品もある
  • リワーク可能

放熱グリースの詳しいページはこちら

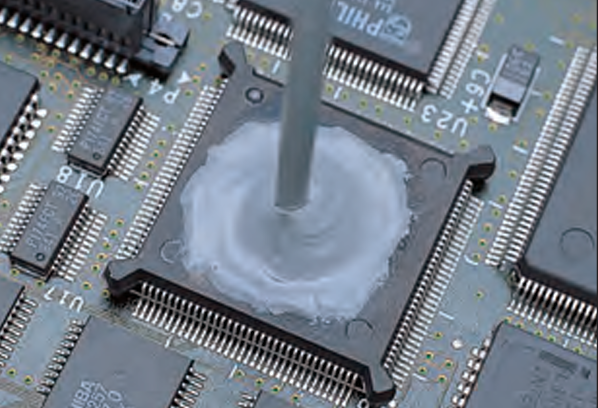

放熱グリースの塗布イメージ
グリース塗布イメージ

④ 液状シリコーンゴム(縮合タイプ)

  • 湿気と反応して硬化するため加熱炉不要
  • 硬化後はゴム弾性を保持した熱伝導特性を有する
  • 電子部品の固定に有用
  • 凹凸のある局面にも接着可能

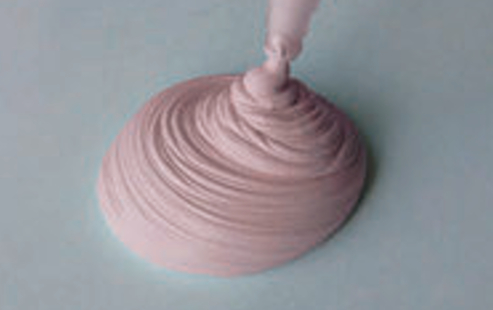

液状シリコーンゴム(縮合タイプ)の性状
性状
部品の固定にも有用
部品の固定にも有用

⑤ 液状シリコーンゴム(付加タイプ)

  • 加熱による短時間硬化が可能
  • ポッティングや部品固定が可能
  • 凹凸のある部位に適している

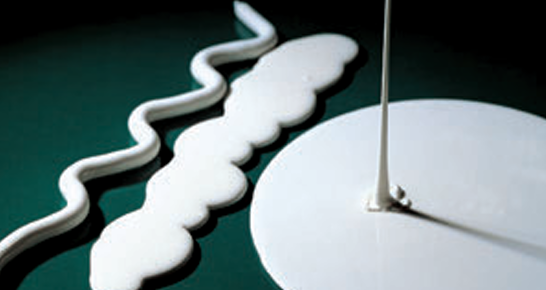

液状シリコーンゴム(付加タイプ)ポッティング用ゲル
ポッティング用ゲル
液状シリコーンゴム(付加タイプ)ポッティング用 2液型RTVゴム
ポッティング用 2液型RTVゴム

⑥ その他

放熱ギャップフィラーSDPシリーズ・縮合硬化型オイルコンパウンドG-1000

  • 硬化後は接着しない
  • 厚塗りが可能でリワーク性に優れる
  • 耐ズレやポンプアウト特性、割れ性に優れ機器の応力緩和にメリットあり
  • 発熱体と冷却装置の段差を埋められる
放熱ギャップフィラーSDPシリーズ硬化前・硬化後
放熱ギャップフィラーSDPシリーズ硬化前
硬化前
放熱ギャップフィラーSDPシリーズ硬化後
硬化後
縮合硬化型オイルコンパウンドG-1000
縮合硬化型オイルコンパウンドG-1000

放熱用シリコーンの主な用途例

品種主な用途例
放熱シート電源用パワートランジスタ、パワーモジュールの放熱絶縁
温度感知部の絶縁および伝熱媒体
低硬度放熱シートCPU、LSI 等の半導体デバイスの放熱絶縁
フェイズチェンジマテリアルCPUとヒートシンクとの伝熱媒体
放熱グリース電源用パワートランジスタ、パワーモジュールの放熱
CPU、LSI 等の半導体デバイスの放熱
サーミスタ、熱電対等の測定箇所との密着
放熱ゲル、接着剤CPUとヒートスプレッダー間の放熱
電子部品の放熱固定
ヒートシンク、ヒートパイプの接着固定
